Главная―Каталог―Кольца уплотнительные―Кольца профильные DIN 3869 (импортные)

Кольца профильные DIN 3869 (импортные) купить в Стерлитамаке

Профильные уплотнительные кольца, или ED-кольца, изготовленные по DIN 3869, предназначены для герметизации резьбовых элементов. Изделие защищает конструкцию от протечки рабочей среды, сохраняет давление в гидравлической системе на постоянном уровне. Профильное кольцо также защищает механизм от попадания пыли, грязи, воды. Геометрия уплотнителя компенсирует поперечные деформации, обеспечивая герметичность соединения в сложных условиях эксплуатации.

Маркировка профильных колец осуществляется в соответствии с DIN 3869. В соответствии с ним обозначение расшифровывается как «Кольцо профильное 6,5х9,9х1,0х0,5», где:

  • 6,5 – внутренний диаметр кольца (мм)
  • 9,9 – внешний диаметр кольца (мм)
  • 1,0 – толщина (высота) кольца (мм)
  • 0,5 — толщина (высота) места скоса кольца (мм)


Оформите экспресс доставку уплотнительных профильных колец DIN 3869, чтобы получить ваш заказ за 1-3 недели, если позиций нет на складе. Для дополнительной информации обращайтесь к нашим менеджерам.



Кольца профильные DIN 3869 (импортные) купить в Стерлитамаке

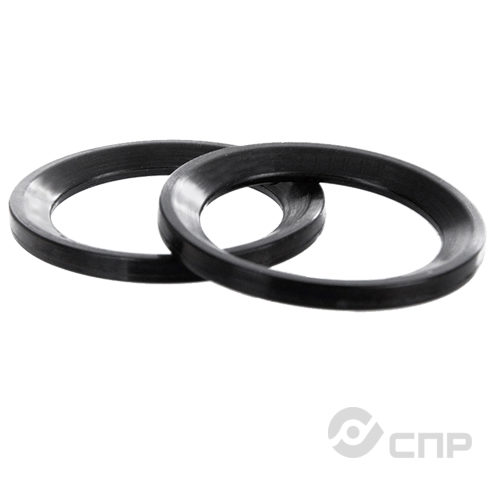

Кольцо профильное 19,6х24,3х1,5х0,8
4.8 (18)
Оставить оценку
Таблица размеров

Кольца профильные резиновые (NBR)

Кольца профильные резиновые (NBR)
Кольца профильные фторкаучуковые (термостойкие FKM, FPM, Viton)

Кольца профильные фторкаучуковые (термостойкие FKM, FPM, Viton)
Кольца профильные этиленпропиленовые (EPDM)

Кольца профильные этиленпропиленовые (EPDM)

Таблица размеров колец профильных

НазваниеВнутренний диаметр, ммВнешний диаметр, ммВысота, ммВысота скоса, ммРазмер - группа
Кольцо профильное 6,5х9,9х1х0,56.59.910.50..55
Кольцо профильное 8,4х11,9х1х0,58.411.910.50..55
Кольцо профильное 9,8х14,4х1,5х0,89.814.41.50.80..55
Кольцо профильное 11,6х16,5х1,5х0,811.616.51.50.80..55
Кольцо профильное 13,8х18,9х1,5х0,813.818.91.50.80..55
Кольцо профильное 14,7х18,9х1,5х0,814.718.91.50.80..55
Кольцо профильное 15,7х20,9х1,5х0,815.720.91.50.80..55
Кольцо профильное 17,8х22,9х1,5х0,817.822.91.50.80..55
Кольцо профильное 18,5х23,9х1,5х0,818.523.91.50.80..55
Кольцо профильное 19,6х24,3х1,5х0,819.624.31.50.80..55
Кольцо профильное 21,8х26,9х1,5х0,821.826.91.50.80..55
Кольцо профильное 23,9х29,2х1,5х0,823.929.21.50.80..55
Кольцо профильное 27,7х32,7х2х0,827.732.720.80..55
Кольцо профильное 29,7х35,7х2х129.735.7210..55
Кольцо профильное 35,9х43,2х2,4х135.943.22.410..55
Кольцо профильное 38,8х45,8х2х138.845.8210..55
Кольцо профильное 44,7х50,7х2х144.750.7210..55
Кольцо профильное 56,5х66,1х4х256.566.1420..55

Поможем с подбором колец профильных

Если вам нужна консультация для подбора размера и материала колец профильных обратитесь к нашим специалистам

по телефону

+7 (800) 550-56-18

по электронной почте

info@spr-prom.ru

FAQ Кольца профильные DIN 3869 (импортные)

Как рассчитывать и проверять допуски профиля кольца согласно DIN 3869?
Допуски профиля определяются стандартными таблицами DIN 3869 и ISO. Для проверки используют калибры и измерительные инструменты с точностью не ниже класса 2, чтобы убедиться, что внутренний диаметр, высота и профиль соответствуют нормативам, обеспечивая плотное прилегание и герметичность.
Какие параметры необходимо учитывать при подборе кольца для использования в системах с высоким давлением?
Следует учитывать рабочее давление, материал уплотнения, профиль кольца и допустимые деформации. Также важно обеспечить достаточную толщину и плотность профиля для равномерного распределения давления, чтобы избежать деформаций и протечек при высоких нагрузках.
Как определить эксплуатационный ресурс профильных колец в агрессивных средах?
Для этого используют данные о стойкости выбранного материала к конкретной химической среде, а также проводят тесты на износ и деградацию при заданных температурах и давлениях. Также рекомендуется учитывать срок службы по рекомендациям производителя и проводить регулярные инспекции для оценки состояния уплотнений.
Как выбрать подходящий профиль и материал кольца для конкретных условий эксплуатации?
Выбор профиля и материала зависит от условий эксплуатации: давление, температура, химическая среда. Например, для высоких температур рекомендуем использовать FKM или PTFE, а для химически агрессивных сред — EPDM или Viton. Размер подбирается по чертежам и стандартам DIN 3869.
Какие особенности монтажа и эксплуатации профильных колец для обеспечения герметичности?
Монтаж профильных колец требует аккуратности: необходимо очистить поверхности, правильно установить профиль без перекосов и обеспечить равномерное сжатие. Использование специальных инструментов и соблюдение рекомендаций по установке помогает избежать повреждений и обеспечить герметичность.

Где применяются профильные кольца

Профильные кольца по DIN 3869 используют в качестве мягких аксиально-статических уплотнителей соединений фитингов, труб, шпилек, винтов. При затягивании резьбы эластичная прокладка герметизирует зазор.

Уплотнители устанавливают в различных машинах и механизмах:

  • строительная и грузоподъемная техника;
  • гидравлические клапаны и прессы;
  • технологические трубопроводы;
  • инжекционные машины;
  • промышленное оборудование;
  • газовые приборы и т. д.

Какие виды уплотнителей бывают

Для изготовления профильных колец по DIN 3869 используют эластомеры FKM, NBR, EPDM, отвержденный перекисью.

Показатель EPDM FKM NBR
Цвет ФиолетовыйЗеленый Черный
Твердость по Шору А 808080
Рабочие температуры, ˚С От -45 до +150От -40 до +200 От -30 до +100
ПреимуществаУстойчивость к воздействию пара, горячей воды, щелочных и кислотных сред, полярных растворителей, моющих средств, химически активных веществ, смазочных материалов на основе силикона, озоностойкостьУстойчивость к минеральным и синтетическим ГСМ, трансмиссионным жидкостям, маслам ATF, углеводородным средам. Устойчивость к климатическим воздействиям, озону. ГазонепроницаемостьУстойчивость к воздействию минеральных масел и смазок, гидравлических жидкостей, негорючих сред. Подходит для комплектации газовых установок.

В чем преимущества профильных колец по DIN 3869



  • Стабильная геометрия профиля при повышенных нагрузках.
  • Возможность демонтажа и повторного использования.
  • Отсутствие скручивания в пазу.
  • Высокий уровень герметичности.
  • Сохранение положения при перепадах давления.

Чтобы купить уплотнители с гарантией качества, оставьте заявку на нашем сайте. Мы также принимаем заявки по телефону и электронной почте.
